产品说明
（一）设备概述：
蒸发式冷凝器是对传统制冷系统的一次革新，其设计合理、效能高，并经防腐处理，使用寿命长，同目前广泛使用的风冷式和水冷式冷凝器相比，由于采用蒸发式冷凝技术而具有显著的优越性。蒸发式冷凝技术，是通过将冷凝器直接置于冷却塔内，既可直接获得接近于湿球温度的冷却水温度，又节省了大功率的循环水系统，并实现了制冷系统的机组化。它克服了传统风冷冷凝机组的低效率，以及水冷冷凝机组需冷却水循环系统的缺陷，并综合了水冷系统的高效率和风冷系统的无需冷却水优点，是目前制冷系统中能效比最高的冷凝技术解决方案。蒸发式冷凝机组比一般风冷机组省电35%以上，以普通冷水机组省电15%以上。其缺点是蒸发式冷凝器对制造材料的防腐要求高，生产成本较高。
（二）产品特点：
1采用蒸发式冷凝器，冷却水温接近于湿球温度，压缩机运行负荷明显减少，排热效率高，制冷系统能效比显著提高。
2由于采用蒸发式冷凝器技术，不需要专门的冷却塔冷却水泵及管道，减少了现场安装的工作量，提高系统的自动化控制水平，使制冷机组的整体质量得到进一步保证。
3机组采用蒸发冷凝技术，节省了冷却塔冷水泵及管道，机组可以置于室外，这样就不需要建造机房，可节省建筑投资。
4采用蒸发冷凝技术，省去了冷却水泵的运行费用，并且整机制冷效率得到提高，使整个系统的日常运行费用得到显著降低。
5蒸发式冷凝机组适用于向冷冻、冷藏、空气调节提供冷源，并且适用于不同地区，应用范围广。

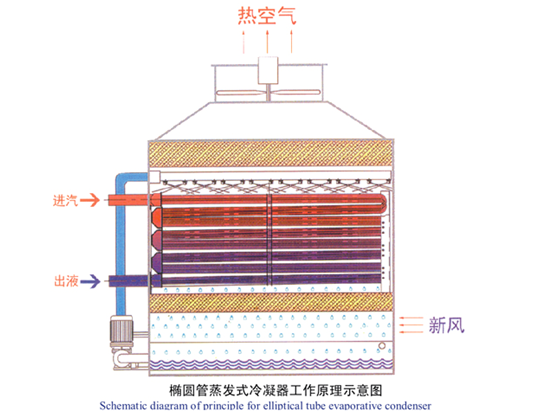

（三）蒸发式冷凝器的工作原理：
蒸发式冷凝器以水和空气作为冷却剂，它主要利用部分水的蒸发和空气的流动带走气体制冷剂冷凝过程中放出的热量。外壳是一个钢板的长方形箱体，内有冷凝排管组、喷水装置、挡水板，底部设集水盘，箱体外部装配了循环水泵，箱体顶部是轴流风机。蒸发式冷凝器工作时，冷却水由水泵送到冷凝排管上部的喷嘴，均匀的喷淋在冷凝排管的外表面，形成一层很薄的水膜，高温制冷剂蒸汽从蛇形冷凝排管的上部进入，被冷凝的制冷剂液体从下部流出，喷淋在蛇形管上的水吸收制冷剂的热量后，一部分蒸发成水蒸汽，其余的经过二次冷却后落入下部的集水盘内，供水泵循环使用。风机强制空气以3～5米/秒的速度通过冷凝排管，促进水膜蒸发，强化冷凝管放热效果。并使吸热后的水滴在下落过程中被空气所冷却。同时冷却水蒸汽形成水滴使其回落到下部水盘，以减少水的消耗。此外，水盘内还设有浮球阀，当水不断的蒸发损耗过多、水盘水位过低时，浮球阀就会自动打开补充冷却水。

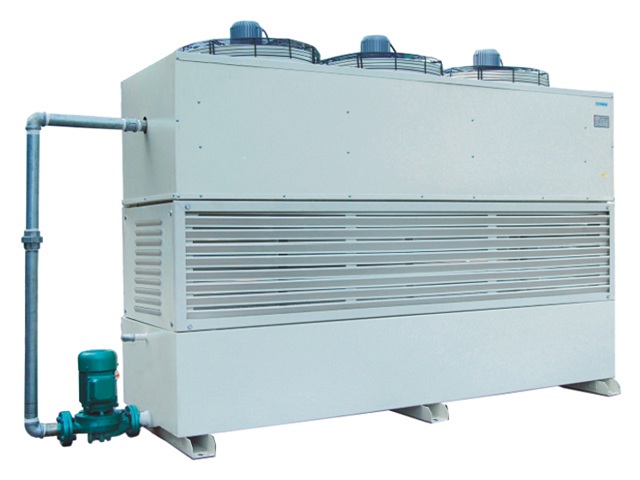

产品照片：
|
